Étude de flexibilité pour SOGEM

Étude de flexibilité – Exemple concret pour SOGEM

Chez ERNAT, nous accompagnons nos clients industriels dans l’analyse de flexibilité de leurs réseaux de tuyauterie, une étape essentielle pour garantir la fiabilité, la sécurité et la durabilité de leurs installations.

📌 Dans le cadre d’un projet pour l’entreprise SOGEM, nous avons réalisé une étude complète grâce au logiciel CAESAR II, permettant de :

✔️ Valider l’étanchéité des brides
✔️ Calculer les efforts et déplacements aux points de supportage
✔️ Contrôler les efforts admissibles sur les équipements
✔️ Déterminer la nécessité ou non de boîtes à ressort

… tout cela en prenant en compte les contraintes de température, de pression et de déplacement imposé, selon les normes CODETI ou EN 13480.

🧩 Une fois la modélisation validée, le tracé est intégré dans notre logiciel DAO (MicroStation) puis inséré dans le nuage de points du site existant.

📐 Enfin, nous réalisons les plans isométriques nécessaires pour la fabrication.

💡 Ce type d’étude permet d’anticiper les contraintes mécaniques des réseaux et d’optimiser le supportage en phase de conception ou de modification d’installation.

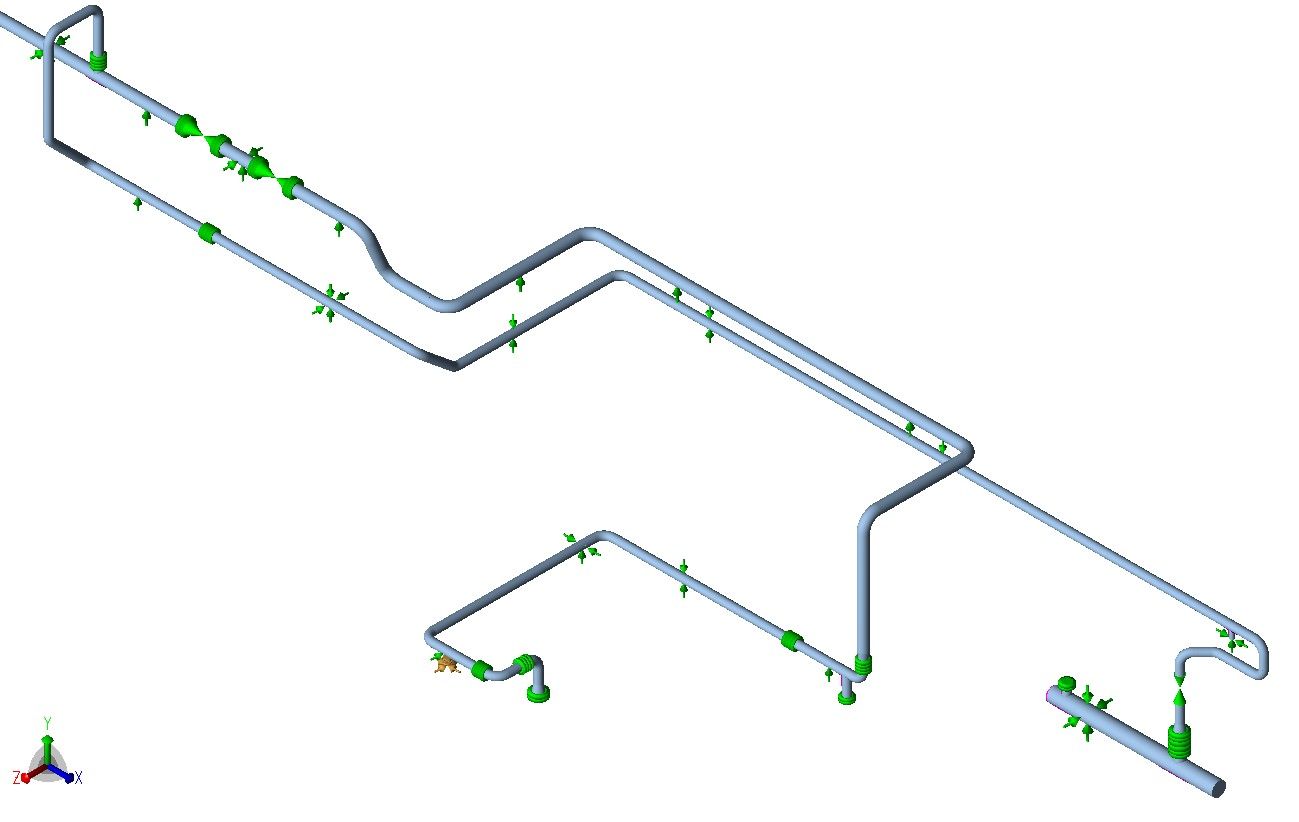

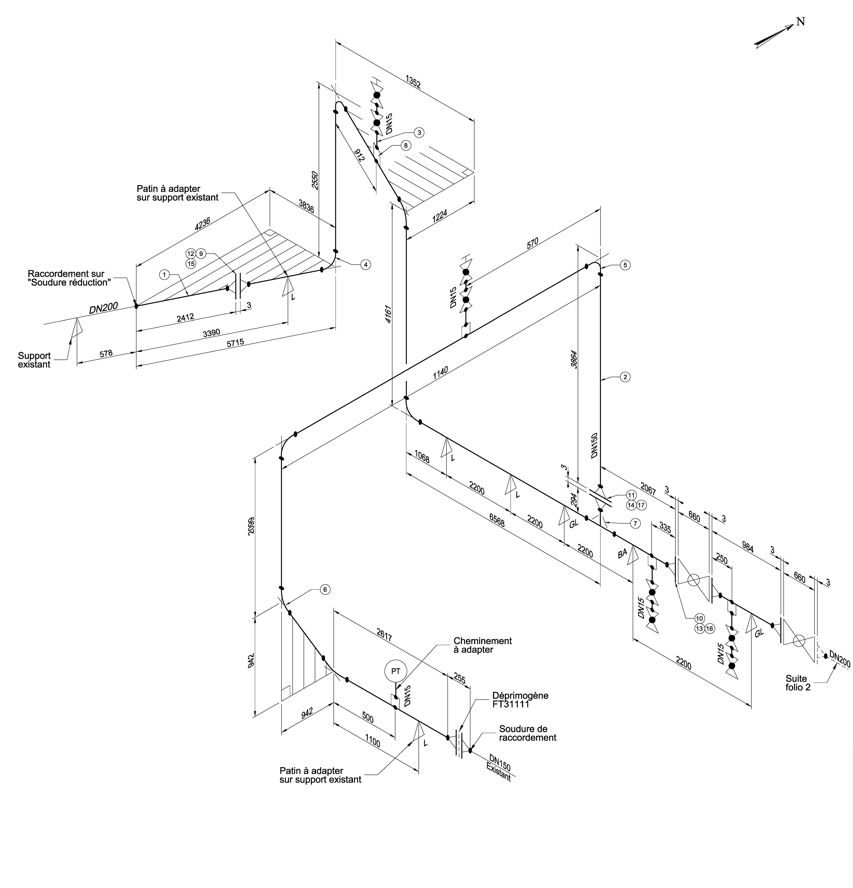

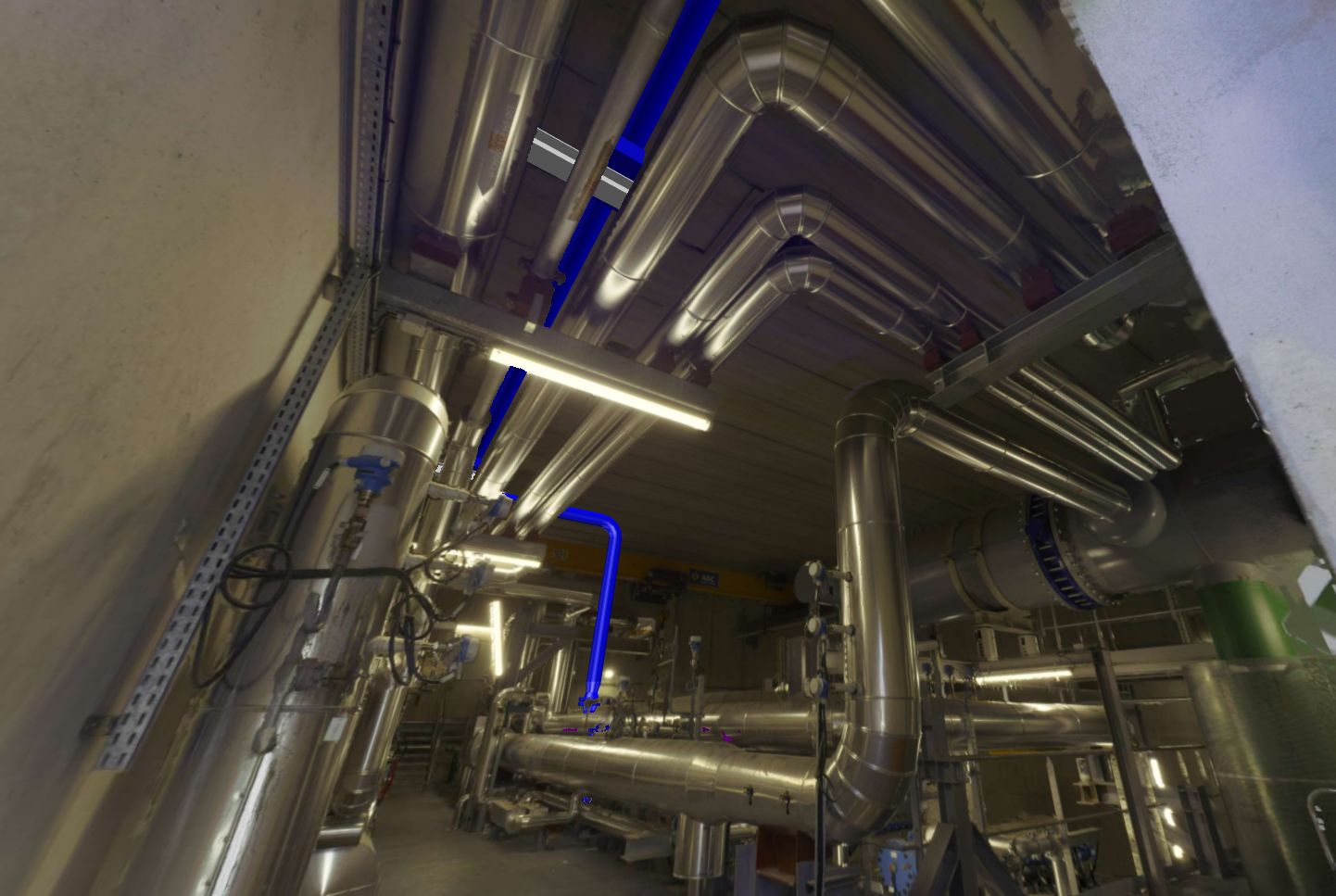

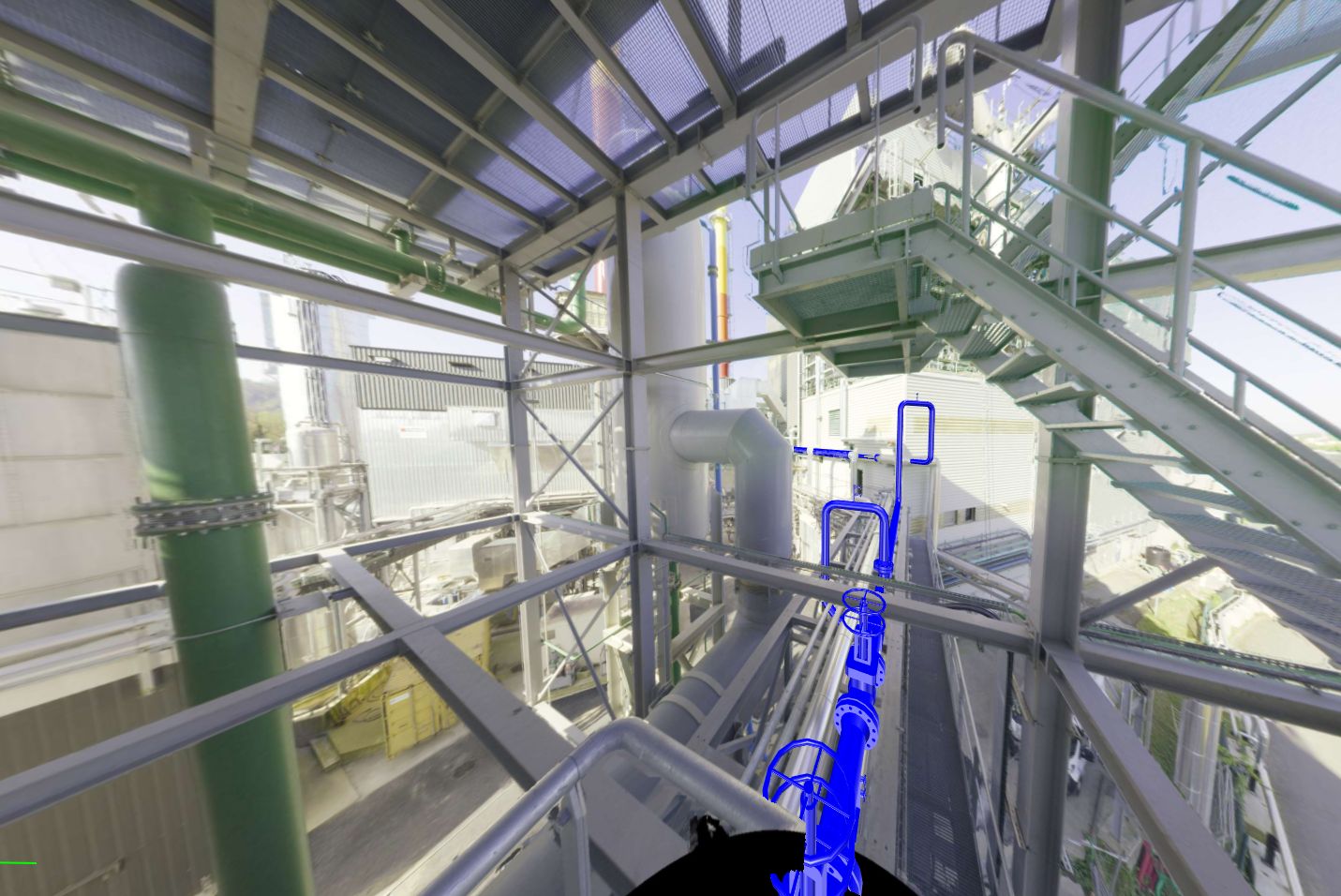

👉 Quelques visuels ci-dessous : modélisation dans CAESAR II, tracé intégré au nuage de point, et extrait d’un plan isométrique.
